鋼卷尺檢定裝置主要用于檢定鋼卷尺、測繩、測深鋼卷尺、布卷尺、木直尺、木折尺、鋼用尺、棉纖維鋼尺鋼板尺（鋼直尺不能建標）等十種尺類量具的示值誤差。
QYJCJ-5A型鋼卷尺檢定裝置用來檢定1級，2級普通鋼卷尺、鋼帶尺、測深量油尺(量油尺)、鋼圍尺、纖維卷尺、鋼板尺（鋼板尺只能比較測試，不能建標）、等常規量具的示值誤差。可檢測項目：鋼卷尺。測深鋼卷尺。纖維卷尺。
采用高精度光柵位移傳感器配合標準鋼卷尺作為儀器測量數據的采集，通過嵌入式數據處理將直接給出測量結果數據，顯示直觀，減輕 了人工勞動強度。
主要特點：
技術指標：
1. 檢定臺外形長度：6.5m（總長約6.5m，可根據用戶要求按照每5m段任意接長至50m）
2. 有效檢測長度：5m（采用分段法檢測測量范圍：（5—200）m）。
3. 標準鋼卷尺準確度：±(0.03+0.03L)mm
4. 檢定臺導規直線度：≤0.3mm/m
5. 檢定臺整體靜摩擦力：≤4N
6. 儀器最小分辨力：0.01mm
7. 儀器自帶照明裝置
8. 讀數顯微鏡: 20X 0.01mm
三、配置選型
|
|
機械型鋼卷尺檢定裝置 |

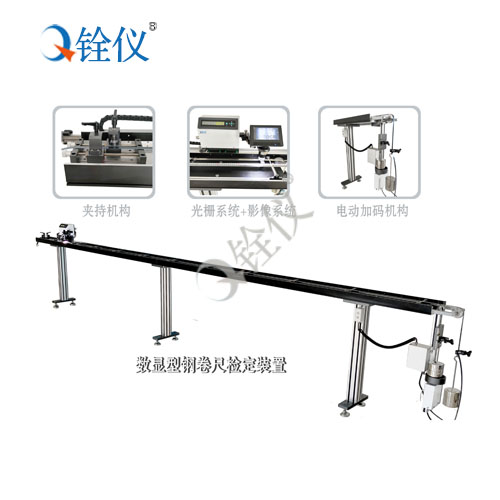

數顯型鋼卷尺檢定裝置 |
|
原理 |
采用小滑車裝有讀數顯微鏡配合標準鋼卷尺，通過標準鋼卷尺 與被測尺的比對直接讀出測量結果 |

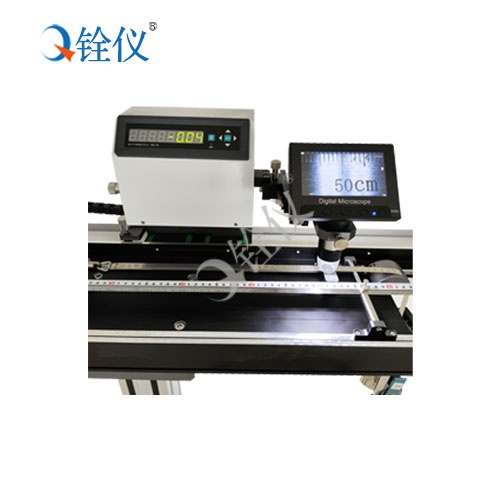

采用高精度光柵位移傳感器配合標準鋼卷尺作為儀器測量數據的采集，通過嵌入式數據處理將直接給出測量結果數據，顯示直觀，減輕了人工勞動強度。 |
|
標準 配置 |
5m 標準鋼卷尺 1 只（檢定證書） |
5m 標準鋼卷尺 1 只（含檢定證書） |
|
檢定臺 1 部 |
檢定臺 1 部 |
|
|
小滑車 1 部 |
小滑車 1 部 |
|
|
讀數顯微鏡 1 只（檢 定證書） |
讀數顯微鏡 1 只 （含檢定證書） |
|
|

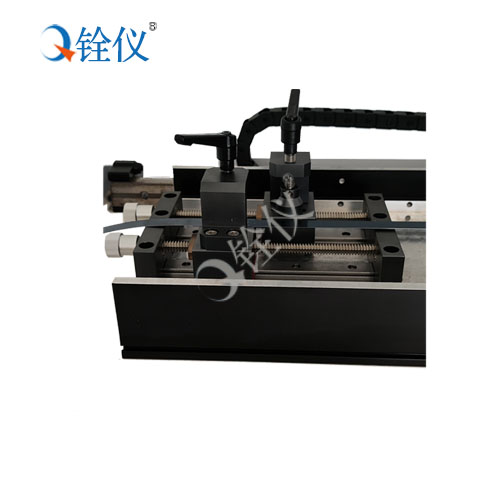

尺帶夾 2 只 |
尺帶夾 2 只 |
|
|
5kg 重錘砝碼 1只（檢定證書） |
5kg 重錘砝碼1 只（含檢定證書） |
|
|
2kg 重錘砝碼 2只（檢定證書） |
2kg 重錘砝碼2 只（含檢定證書） |
|
|
1kg 重錘砝碼 1只（檢定證書） |
1kg 重錘砝碼1只（含檢定證書） |
|
|
500g 重錘砝碼 1 只（檢定證書） |
500g 重錘砝碼 1 只（含檢定證書） |
|
|
100g 重錘砝碼 1 只（檢定證書） |
100g 重錘砝碼 1 只（含檢定證書） |
|
|
繞定裝置 1 套 |
數顯箱（含測量軟件）1 部 |
|
|
電源1套 |
電源1套 |
|
|

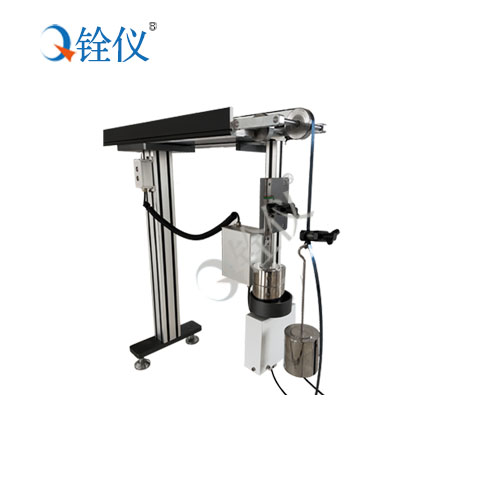

電動加載砝碼機構 1套 |
電動加載砝碼機構 1套 |
|
|
選配 |
零位誤差檢定裝置 1 只,1.6kg 砝碼（檢定證書）， 用于測深鋼卷尺的 500mm 零位偏差。 |
零位誤差檢定裝置 1 只, 用于測深鋼卷尺的 500mm 零位偏差。 |
