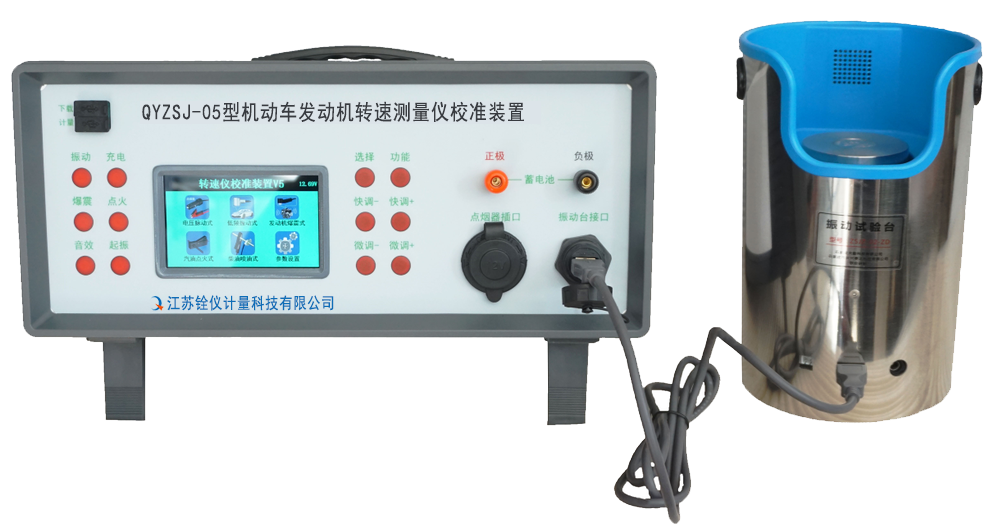

本產品主要有校準裝置主機和振動臺組成。主機可模擬產生汽油發動機高壓點火信號、汽車發動機的充電脈動信號、柴油發動機的高壓噴油信號；振動臺可 模擬發動機不同轉速工況下的振動波和聲波。

本產品用于計量校準機動車發動機轉速測量儀器，目前可計量校準五類轉速表。

電壓脈動式：通過汽車點煙器或蓄電池提取發動機轉速信號的轉速表；

低頻振動式：通過測量發動機做功產生的低頻振動信號的轉速表。

發動機爆震式：通過測量發動機燃燒瞬間產生的高頻振動信號的轉速表。

汽油點火式：通過感應汽油發動機點火脈沖信號的轉速表。

柴油噴油式：通過感應柴油發動機噴油脈沖信號的轉速表。

執行標準：機動車發動機轉速測量儀校準規范《JJF1375-2012》

主要技術指標：

1. 工作溫度：-10℃～40℃
2. 儲存溫度：-20℃～50℃
3. 供電：AC220V±10%、50Hz  功率：50W
4. 轉速設置范圍：（480～6000）r/min，顯示分辨率：1r/min，準確度：±0.1%
5. 發動機缸數設置：1/2/3/4/5/6/8
6. 發動機沖程設置：2、4
7. 點煙器接口載波電壓：DC11V～14V
8. 點火信號頻率：（4.00～400.00）Hz，最大允許誤差：±0.1%
9. 點火信號幅度：（300～450）mV
10. 高壓點火脈沖頻率：（4.00～50.00）Hz，最大允許誤差：±0.1%
11. 充電信號頻率：（640.0～8000）Hz，最大允許誤差：±0.1%
12. 充電信號幅度：（30～120）mV
13. 振動波和聲波頻率：（4.00～400.00）Hz，最大允許誤差：±0.1%
14. 振動臺電池供電連續工作時間：≥2h
15. 振動臺最大負荷：0.5kg
16. 柴油發動機高壓油管脈沖頻率：（4.00～50.00）Hz，最大允許誤差：±0.1%
17. 油管管徑：φ6.0mm，φ6.4mm，φ7.0mm，φ8.0mm
18. 整機重量：21.5kg含包裝箱。
